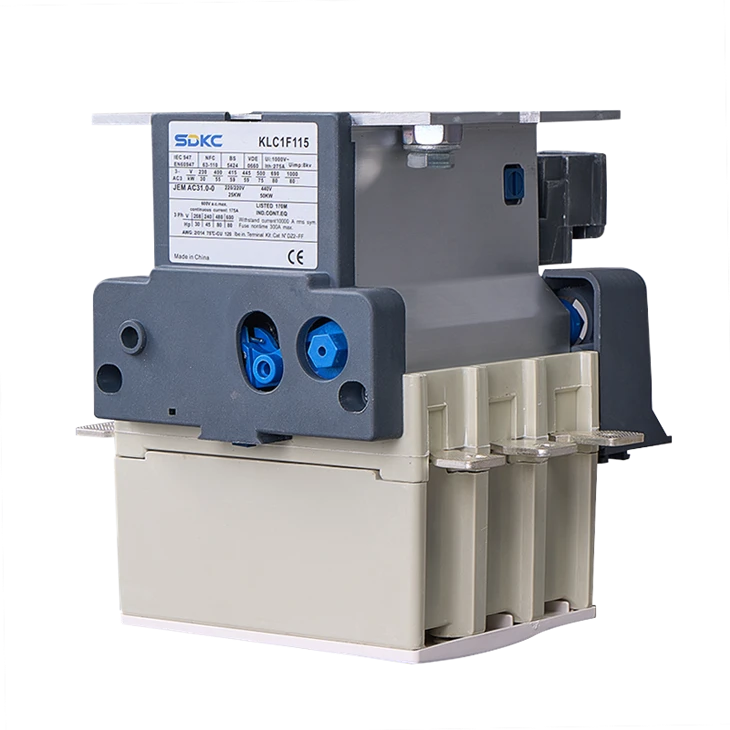

KLC1-F STOCY

1. Stycznik KLC1-F jest używany głównie w liniach zasilania o AC 50 Hz lub 60 Hz, napięcie znamionowe do 690 V i prąd do 400A. Jest odpowiedzialny za łączenie, łamanie i często kontrolowanie obciążeń, takich jak silniki, elektryczne urządzenia grzewcze i banki kondensatorów.

2. Pod względem projektowania przyjmuje zoptymalizowaną strukturę obwodu magnetycznego i układ gaśniczego łuku. Struktura obwodu magnetycznego została zoptymalizowana poprzez analizę symulacji i powtarzane testy, dzięki czemu przyciąganie elektromagnetyczne jest bardziej stabilne, a działanie szybciej i dokładne.

3. System gaszenia łuku wykorzystuje nowe materiały gaśnicze łuku i unikalną konstrukcję siatki gazą łuku, która może szybko gasić łukowe, skutecznie zmniejszać erozję łukowymi na styku i poprawić żywotność elektryczną.

4. Ponadto stycznik KLC1-F przyjmuje energooszczędny projekt układu elektromagnetycznego. W porównaniu z tradycyjnymi stycznikami zużycie energii cewki jest zmniejszone o ponad 30%, co spełnia międzynarodowe potrzeby oszczędzania energii, redukcji emisji i zielonego zrównoważonego rozwoju.

• Ocena elektryczna: AC50/60 Hz, 1140 V
• Kategoria użytkowania: AC-3, AC-4;
• Wysokość: mniejsza lub równa 2500 m (obszary na dużej wysokości mogą wymagać odszkodowania, aby uniknąć słabego rozpraszania ciepła lub problemów z izolacją);
• Temperatura otoczenia: -5 stopnia ~ +40 stopień;
• Wilgotność: Względna wilgotność powietrza nie może przekraczać 50%, gdy maksymalna temperatura wynosi +40 stopień; Wyższa wilgotność względna jest dozwolona w niższych temperaturach, ale należy wziąć pod uwagę wpływ kondensacji (mogą być wymagane środki przeciwkondensacyjne).
• Kategoria instalacji: III;
• Warunki instalacji: Nachylenie między płaszczyzną instalacyjną a płaszczyzną pionową nie może przekraczać ± 5 stopni, aby zapewnić normalne działanie styków;

1. Układ elektromagnetyczny: dwuwymiarowe modernizacja wydajności energetycznej i zdolności adaptacyjnej

• Stycznik KLC1-F przyjmuje zoptymalizowane wektorowe modelowanie elektromagnetyczne, gęstość mocy cewki wzrasta o 20%, zużycie energii bez obciążenia jest mniejsze lub równe 5 W (tradycyjne produkty o tej samej specyfikacji ≈8W), podwyższenie temperatury jest kontrolowane w odległości 60k i potwierdza projekt miniaturyzacji szafki;
• Cewka ma wbudowany obwód adaptacyjny o szerokim napięciu (brak awarii z ± 15% znamionowymi fluktuacji napięcia), kompatybilny z nie-sinusoidalnymi źródłami zasilania, takimi jak generatory i fotowoltaiki, oraz odpowiednia do odległych scenariuszy siatki mocy.

2. Technologia kontaktowa: Skok międzypokoleniowy w życiu i niezawodności

• Główne kontakty z stycznikiem KLC1-F są wykonane ze stopu trójskładnikowego Agnisno₂ (tlenek srebra-nickel-tlen), szybkość erozji łukowej jest zmniejszona o 40%, a żywotność elektryczna osiąga 1,2 miliona razy w warunkach pracy AC-3 (400 V, prąd oceny) (20% wyższy niż standard IEC);
• Innowacyjna „zakrzywiona samookłuszająca się struktura kontaktowa” przełamuje warstwę tlenku przez mikro-deformację podczas zamknięcia, a rezystancja kontaktu jest stabilnie mniejsza lub równa 500 μcze (znacznie lepsza niż limit IEC 1MΩ), co hamuje wzrost temperatury i ablację temperatury kontaktowej.

3. System ochrony: Ochrona pełnej łańcucha przed gaśnictwem do EMC

• System gaszenia łuku stycznika KLC1-F przyjmuje trzyetapową osłonę gaśniczą GRID + Labirynt, czas gaszenia łuku jest mniejszy lub równy 10 ms (220 V, prąd oceniany), siła dielektryczna między kontaktami osiąga 6 kV, co spełnia środowisko wysokiej interfejsu interferencyjnego na końcu częstotliwości;
• Projekt EMC jest zoptymalizowany poprzez filtrowanie cewek + warstwę ekranowania, emisja promieniowania jest mniejsza lub równa 30dBμV (150 kHz ~ 30 MHz), która spełnia standard przeciw interferencji IEC 61000-6-2 i unika niewłaściwej operacji PLC i innych urządzeń kontrolnych.

4. Projekt modułowy: Rewolucja wydajności dostosowywania

• Stycznik KLC1-F obsługuje 12 modułów rozszerzeń (kontakty pomocnicze, opóźnienie czasowe, blokada itp.). Dzięki strukturze szybkiego podłączania czasu, czas wymiany modułu jest mniejszy lub równy 30 sekundom, co jest odpowiednie do złożonej logiki sterowania, takiej jak startu i zabezpieczenie blokady Star-Delta;
• Kontakty pomocnicze kontaktu KLC1-F przyjmują technologię splatania złota, rezystancja kontaktowa jest mniejsza lub równa 100 mΩ, a poziom błędu bitu transmisji sygnału jest zmniejszony do poniżej 0,01%, spełniając wymagania sterowania na poziomie sygnału zautomatyzowanych linii produkcyjnych.

Aby naprawdę zrozumieć zasadę pracy stycznika KLC1-F, kluczowe jest zrozumienie jego wewnętrznej struktury. Przyjrzyjmy się bliżej głównym komponentom, które sprawiają, że stycznik KLC1-F działa poprawnie.

1. Cewka elektromagnetyczna: źródło zasilania rdzenia, które generuje pole magnetyczne po energii, aby wciągnąć ruchomy żelazny rdzeń; Niski projekt zużycia energii w celu zmniejszenia wzrostu temperatury.

2. System kontaktu:

- Główne kontakty: stop srebrny-tungsten, odporny na erozję łukową, niosąc duży prąd;

-Kontakty pomocnicze: stop srebrny kadm, używany do kontroli sygnału (takie jak sprzężenie zwrotne Start-Stop).

3. System gaśniania łuku: kombinacja pokrywy gaśniczej i siatki, która dzieli i chłodzi łuk, aby uniknąć ablacji kontaktowej.

4. Izolująca skorupa: Skorupa stycznika KLC1-F jest wykonana z platformy inżynieryjnej płomienia, izolujące części żywe, z poziomem ochrony IP20.
